Beskrivning:

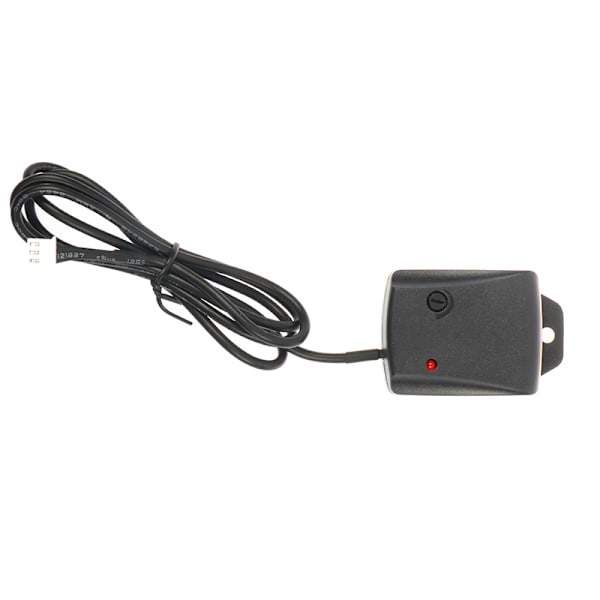

Denna produkt använder ett vibrationsavkännande system som består av en summer och en kontaktfjäder, som kännetecknas av hög känslighet, beständighet och hög prestanda. Det används ofta i bilstöldskydd och andra säkerhetsprodukter. Det har blivit förstahandsvalet för låg kostnad och praktisk användning i modern säkerhet.
Den interna piezoelektriska keramiska skivan och fjäderviktsstrukturen används för att detektera vibrationssignalen, och förstärkarsignalen förstärks av LM358 och utgående styrsignaler. Den har fördelarna med låg kostnad, hög känslighet, stabil och pålitlig drift och stort justerbart intervall för vibrationsdetektering. På stöldskyddssystemet för ång- och motorcykelbilar använder 80 % av fordonslarmen sådana sensorer. Sensorn använder SMT-chipteknologi inuti, och de importerade komponenterna monteras. Sensorn kan även kombineras med en-chip mikrodator, trådlös sändarmodul, trådbundet larm etc. Den används i kombination och har ett brett användningsområde.
Parameter:
Material: ABS + elektronik
Utström: ≤100mA (maximal belastningsström)
Känslighet: -105dB
Stilla ström: ≤6mA
Märk arbetsspänning: 12V
Minsta driftspänning: >5V
Triggerpolnummer: unipolär triggerutgång
Gränssnittsläge: XH2.54 eller 2510 tretrådsgränssnitt (gränssnittsuttaget är 2.54 3P vanliga modeller, om du behöver 2510 3P-gränssnitt kan du kontakta oss)
Triggerläge: negativ trigger till jord eller positiv 12V trigger
Arbetsspänning: DC10V-16V
Känslighet: twisten kan felsökas
Indikeringsläge: LED-ljus röd ljusindikation
Beskrivning:
1. Den blå linjen är utsignalen från 358 op-förstärkaren. Om signalen inte vibreras är den hög (IO-porten ska dras upp), och om signalen vibreras är den låg (signal till jord).
2. Röd power: +12V
3. Den svarta linjen är marklinjen
Anmärkningar:
Om utgången är ansluten till den höga nivån behöver den lägga till ett motstånd på 100 ohm eller mindre. Om du vill driva den trådlösa sändarmodulen kan du inte byta ut motståndet. De röda och svarta ledningarna är anslutna till modulens positiva och negativa power . Numret (DC-larmhorn) är företrädesvis en extern reläkontroll för att undvika stora strömskador på sensorns interna komponenter (för referens).
Packlista:
1*1m/39.37in svart mantlad tråd + stöldskyddsanordning
